卧式双涡流水力碎浆机

一．概述：

JHSS型双涡流水力碎浆机，是根据水力旋涡原理设计而成，比单涡流碎浆机节电30%以上。

双涡流水力碎浆机采用双套传动，双套筛板和叶轮，加大了水力涡流剪切力和冲击力，促使废纸在叶轮高速旋转时产生的水力剪切作用下，快速碎解水化。设备在运转过程中废纸总是处在高速逆流中，从而使纸料和纸料（纤维和纤维）之间相互磨擦，配合叶轮摔打和水力的冲击与浸泽作用加快了纸料的碎解，提高了产量，降低了电耗和人工费用，提高了效率。

本机设计新颖合理，操作简单，是中小造纸厂家倍受青睐的产品。

二．卧式双涡流水力碎浆机数据：

注：筛孔直径可根据用户需要制作。

三．卧式双涡流水力碎浆机结构组成及工作介绍：

    本设备有：投料口，支腿，桶体，左右叶轮，筛板，浆室，左右传动总成，主机；电机带轮，电机等组成。

    主要碎浆机构是靠左右两套传动叶轮。

左右叶轮不是在同一中心轴线上，转动时同向而不同速。碎浆时使浆料作径向逆流运动，在叶轮的高速旋转作用下，使混合的浆液在同向旋转的同时受到来自叶轮的摔打；叶轮和筛板之间的剪切；阻浆板的破碎；纤维间的磨擦；水力涡流的冲击润泽等过程使纸料快速碎解水化。重物质在力的作用下被推至桶体中间落入沉渣口，由中间的沉渣槽排出。合格的纤维穿过筛板进入下一道工序。

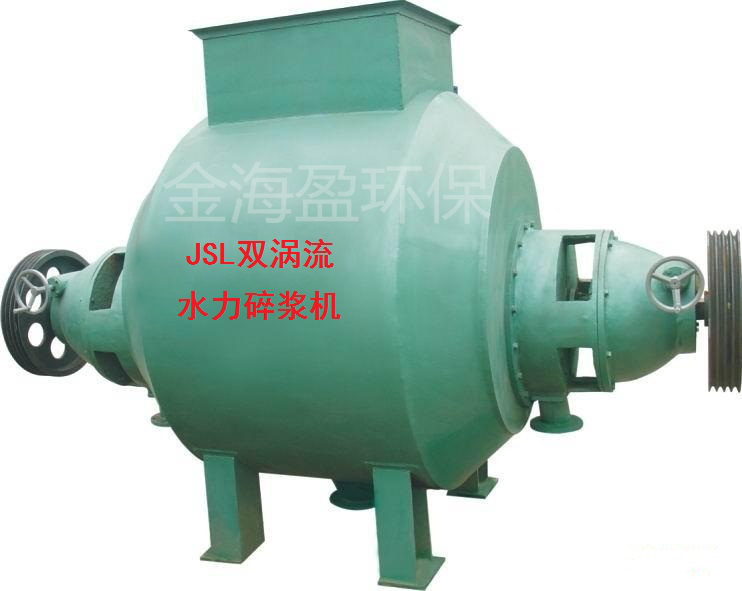

四、卧式双涡流水力碎浆设备实物展示
