ZKS高频振框筛
使用说明书
一、概 述
ZKS高频振框筛是制浆造纸行业浆料筛选净化的必有设备，它采用了电机带动偏心轮的振动方式，从而使筛框高频振框振动而达到筛选的目的。本设备采用弹簧作减振装置，一改过去的吊皮减振的方式，具有结构简单、维修简便、生产费用低、占地面积小、生产效率高等优点。另外，本筛的减振设计基本与原吊皮减振的基础相似，因此为吊皮减振跳筛的使用厂家更换提供了方便。
二、主要技术参数
序号 | 项目 | 单位 | 规格参数 |
|
| |||
|
|
| ZKS0.3 | ZKS0.8 | ZKS1 | ZKS2 | ZKS3 | |
1 | 生产能力 | T/D | 2-3 | 5-10 | 10-15 | 25-30 | 30-50 | |
2 | 筛选面积 | m2 | 0.3 | 0.8 | 1 | 2 | 3 | |
3 | 筛板规格 | mm | 350×1200 | 450×1800 | 580×2100 | 1080×2100 | 1620×2100 | |
4 | 筛孔直径 | mm | 2，2.5，3，4，6，8，9，10 | |||||
5 | 筛缝宽度 | mm | 0.4-2.0 | |||||
6 | 振动频率 | 次/分 | 2900 | 1430 | ||||
7 | 进浆浓度 | % | 1-1.5 | |||||
8 | 出浆浓度 | % | 0.8-1.2 | |||||
9 | 振 幅 | mm | 2-3 | |||||
10 | 配用电机 | KW | 1.5 | 2.2 | 3 | 4 | 7.5 | |
三、工作原理与结构原理

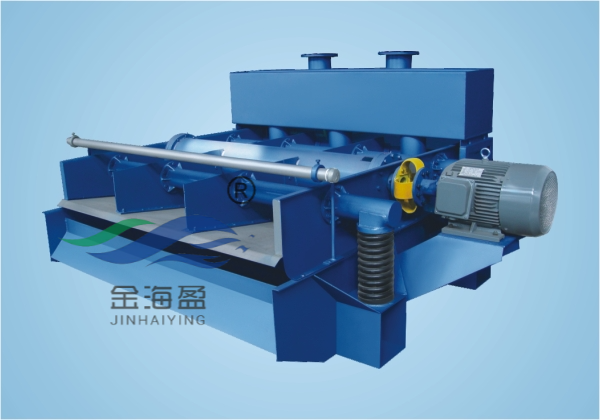

本筛由筛框、振动系统、减振装置、浆槽等部件组成。

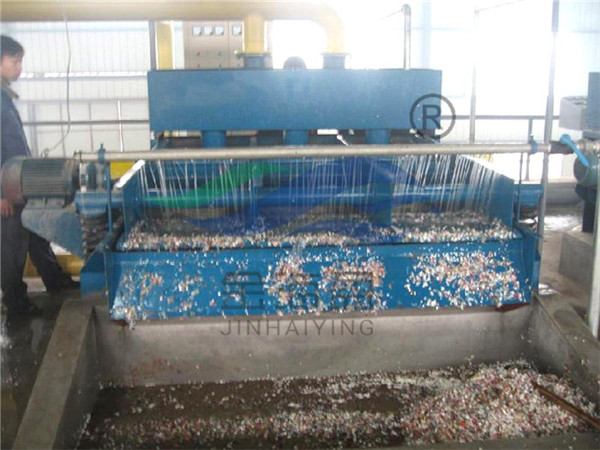

浆料自浆箱由进浆管进入筛框，浆与渣节通过筛板进行分离，筛好的浆料进入浆槽，并由出浆口排出，粗大的纸片及纤维杂物则由筛框的排渣端，在高频颠簸振动力下进入除渣槽排出。
本筛通过浆位调节装置来调节浆槽的浆位，浆位的高低影响浆料筛选时的压力差及筛框振动阻力的大小，浆位高, 筛选出来的浆料质量高，产量低，浆位低时则相反。
筛框的振动是由电机带动偏心轮来实现的，减振机构是由四个弹簧把筛框支撑起来，具有结构简单，实用性能好等优点。
筛框的上部设有喷水装置筛选时，可根据用量大小而调整，筛板孔径有八种规格：Φ2.5、Φ3、Φ4、Φ5、Φ6、Φ8、Φ9、Φ10毫米。缝型筛板缝宽规格有：0.4-2.0毫米。二种材料即1Crl8Ni9Ti和A3板，用户可根据需要订货。
