立式Ο型水力碎浆机

一、概 述：

立式Ο型水力碎浆机作用：主要是靠转子叶片的机械作用和转子回转时所引起的水力剪切作用。转子旋转时，纸料、水流沿着中轴线吸入，从转子外周高速甩出，形成强烈的湍流循环，由于叶片对浆料的强烈打击、撕扯和不同速液流层间所存在着的巨大磨擦，而使浆块、纸料在液态中强力破碎、疏解，未被碎解的纸片、纤维束又在转子叶片与筛板之间进一步疏解，符合要求的良浆通过一定规格的筛孔从底部浆槽流出。

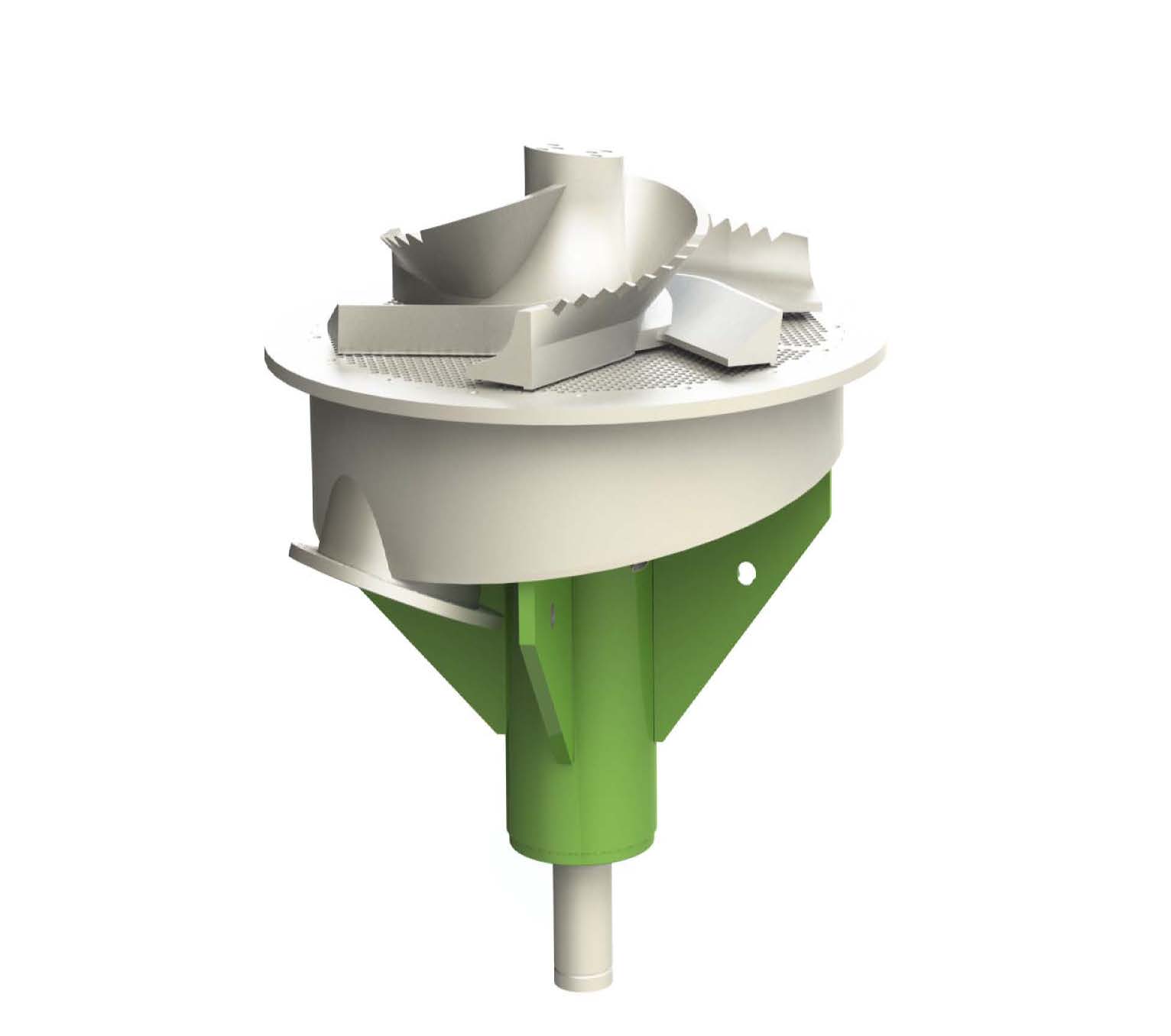

叶轮采用八翼敞开式伏克斯转子，转子材质为精细铸钢和不锈钢两种，（刀片材质为工具钢T9.刀片用螺钉紧固在转盘碎解叶片前方，磨损后可更换。只用于铸钢叶轮上。）转子叶片的前缘立面有15°的前倾角，造成局部的强烈制流而使浆液推涌向筛板；转子的锥面和上导面陡降的流线叶片有力地将浆流从吸向筛板；叶片后端的翘角，主要是使叶片与筛板之间形成局部负压区，回吸浆液，避免筛孔堵塞，加快出浆速度。

　　转子与筛板之间的间隙是影响整机性能、控制和决定出浆质量及流量的重要因素。因此运转时须控制在3～5mm之间，若筛板与转子间隙磨损增大，应更换筛板，以保证合理间隙。

二、设备机构原理图片：

三、主要技术参数及配置
