一、概述：

   ZSGS系列双筛鼓压力筛是现代纸机上浆系统的心脏。

   ZSGS系列双筛鼓压力筛以特殊的设计和高精度的制造加工，实现其优越的功能；分散纤维填料和造纸助剂；筛选出浆料中剩余杂质，起到把关的作用。能满足纸机流浆箱的运行要求。

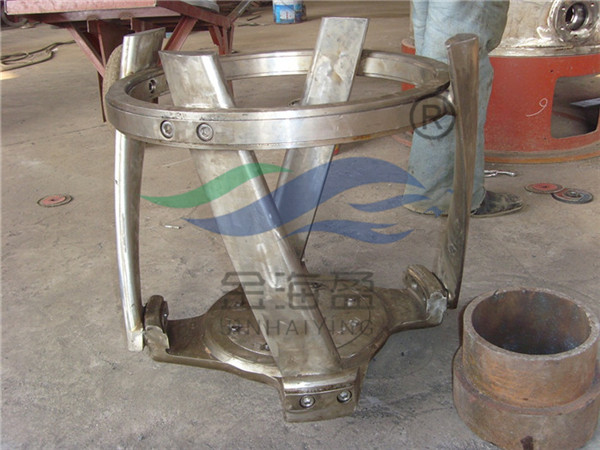

   ZSGS系列双筛鼓压力筛由双旋翼转子、内外流筛鼓、筛体、浆管结构及传动装置组成。浆料从压力筛上部切线压力送入，浆料从筛的上部流入到两个筛鼓之间，在双旋翼转子旋转时产生的径向力的作用下，良浆通过内、外筛鼓并汇集于筛体下端的良浆管流出；旋翼在旋转时保持筛鼓的清洁。浆渣受转子旋转产生的轴向推动力，向下流送的同时被浓缩并逐步移到排渣口排出。

本系列设备特点有：

特殊的设计易于安装的双旋翼转子结构与低转速设计，使双筛鼓压力筛筛选平稳，又能节约动力，减少能耗；

特殊设计的、位于筛鼓和旋翼转子径向的良浆管结构，使筛选后的良浆流向良浆口，使良浆流送平稳；

高精度的处理和特殊的制造工艺，能有效地阻止浆团的形成和浓度的变化。

二．双鼓网前筛使用性能参数表：

型号	ZSGS20	ZSGS25	ZSGS30	ZSGS35	ZSGS40	ZSGS45
公称面积m2	0.6	1.0	1.5	2.0	2.5	3.0
进浆压力MPa	0.1～0.4	0.1～0.4	0.1～0.4	0.1～0.4	0.1～0.4	0.1～0.4
进浆浓度％	0.3～1.2	0.3～1.2	0.3～1.2	0.3～1.2	0.3～1.2	0.3～1.2
通过量m3/m	7	12	18	24	30	36
最大能力T/D	20-30	40-70	100-150	200	250	300
配用电机	7.5～11KW	15-18.5KW	22～37KW	37～45KW	45～55KW	55-75KW
外型尺寸      （长×宽×高）mm	1800×850    ×1350	2000×1000    ×1600	2200×1150    ×1800	2400×1300    ×2100	2650×1400    ×2250	3900×1500    ×2400
设备重量kg	1450	2350	3100	3800	4500	5200

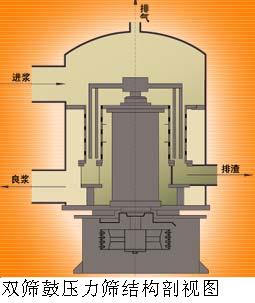

三、双鼓压力筛剖视图：
